Étude de cas chantier : installation d'une climatisation réversible multi-split dans une maison de 140 m²
Salon, salle à manger et 3 chambres : diviser sa facture de chauffage par 3 tout en assurant un confort d'été absolu, sans défigurer son intérieur.
1. Le contexte : un pavillon de 140 m² sous contrainte
Pavillon R+1 de 1998, 140 m² habitables. Un couple avec deux enfants, une facture d'électricité qui s'emballe l'hiver et des chambres invivables l'été.
Chauffage d'origine
2 680 € / an
8 convecteurs électriques « grille-pain », soit 10 720 kWh consommés d'octobre à avril.
Problématique estivale
32 à 34 °C
Surchauffe sous combles pendant les canicules : nuits blanches dans les trois chambres de l'étage.
Exigence du client
Zéro goulotte
Aucune liaison apparente dans les pièces de vie, moins de 20 dB(A) la nuit, pilotage pièce par pièce sur smartphone.
2. Le plan d'implantation, pièce par pièce
Cinq unités intérieures raccordées à un groupe penta-split Inverter 10,5 kW (SCOP 4,7 — classe A+++). Cliquez sur une pièce du plan pour afficher son dimensionnement.
Groupe extérieur
Penta-split Inverter 10,5 kW sur plots élastomères
SCOP 4,7 • A+++
Cheminement invisible en combles
Les liaisons frigorifiques isolées montent dans les combles perdus au-dessus des plafonds, puis redescendent au dos de chaque appareil de l'étage. Aucune goulotte dans les chambres, aucun percement visible dans le séjour. L'évacuation des condensats se fait par gravité naturelle vers les descentes d'eaux pluviales : pas de pompe de relevage, donc pas de bruit mécanique.
Fiche technique
Salon — 32 m²
- Unité
- Mural design blanc mat
- Puissance
- 3,5 kW froid / 4,0 kW chaud
- Niveau sonore de nuit
- 21 dB(A)
- Particularité
- Capteur thermique 3D : le flux d'air est dirigé à l'opposé des occupants.
3. Les gestes métier et l'outillage
Zéro poussière, niveau laser millimétré, chaîne du froid respectée : c'est la qualité de pose qui détermine la durée de vie et le silence de l'installation.
Clé dynamométrique
Couple 18 à 42 N.m certifié
Vacuomètre numérique
Tirage au vide < 500 microns
Azote sec 40 bars
Épreuve d'étanchéité 2 h
Aspiration HEPA
Carottage 100 % sans poussière
4. Le chantier heure par heure : 72 heures chrono
Trois jours ouvrés, une équipe dédiée, et un logement rendu propre chaque soir.
Perçages & unités intérieures
- Validation des axes au niveau laser 360° avec le client
- Bâchage intégral des pièces et protection des sols
- Carottages diamant asservis à un aspirateur cyclonique HEPA
- Fixation des 5 platines renforcées 6 points
Réseaux frigorifiques & groupe extérieur
- Tirage des liaisons isolées dans les combles perdus
- Raccordement gravitaire des condensats (pente > 2 %)
- Pose du groupe sur plots élastomères antivibratiles
- Ligne électrique dédiée 32 A au tableau
Épreuve & mise en service
- Façonnage des dudgeons cuivre, serrage dynamométrique 18 à 42 N.m
- Épreuve azote sec 40 bars maintenue 2 heures
- Tirage au vide < 500 microns au vacuomètre électronique
- Libération du R32, tests chaud/froid, appairage Wi-Fi et nettoyage
Engagement propreté : le soir du troisième jour, chaque pièce est aspirée et nettoyée. Peintures et sols restent impeccables.
5. En images : sur le chantier
Nos techniciens en tenue 4 Saisons Confort, du raccordement intérieur au tirage au vide du groupe extérieur — un chantier documenté, propre et tracé de bout en bout.

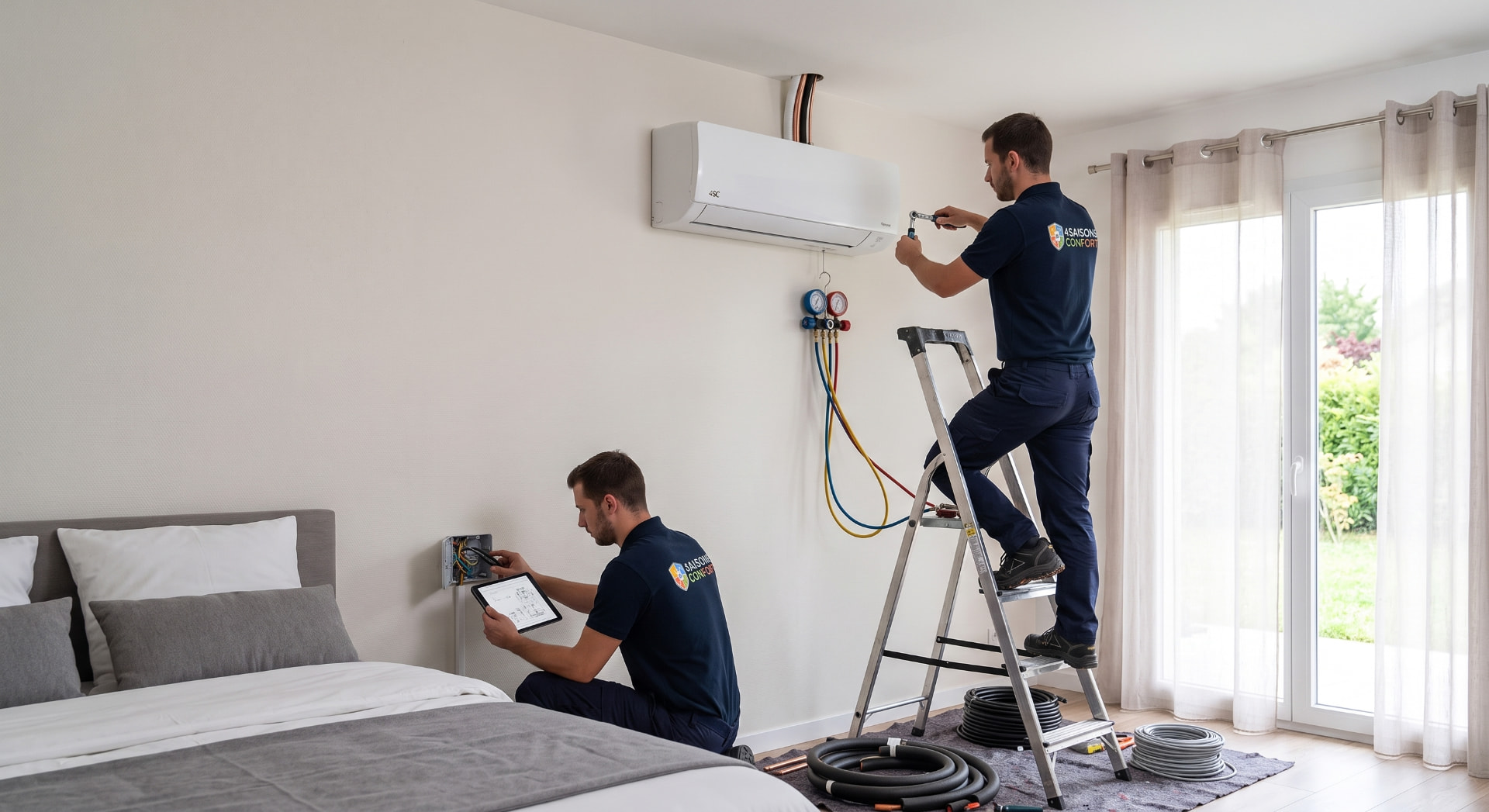

Pose d'une unité murale en chambre : liaisons frigorifiques par les combles, câblage contrôlé et console de mesure en place.

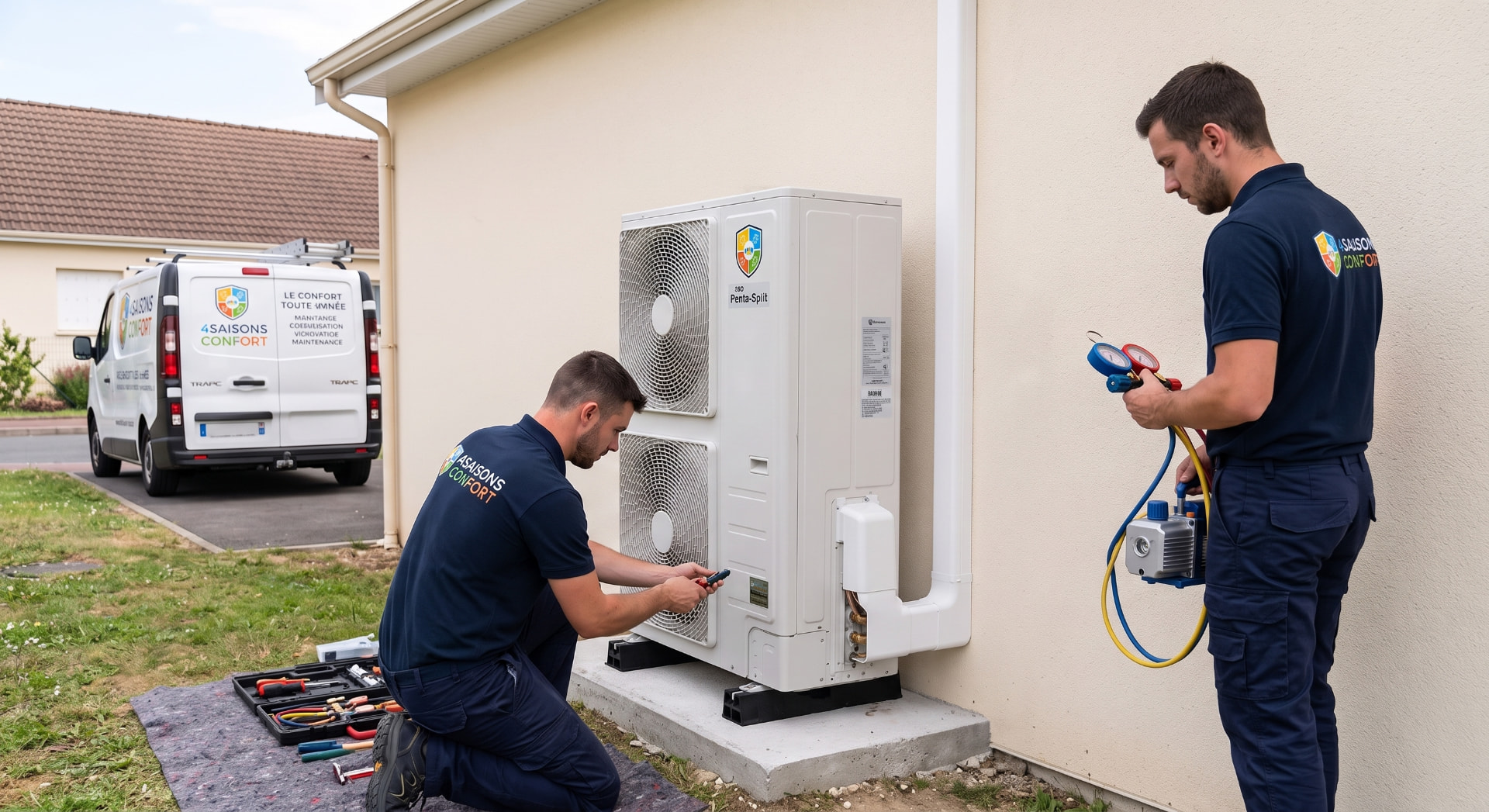

Groupe extérieur penta-split sur plots élastomères : tirage au vide à la pompe et contrôle des pressions avant charge R32.
5. Le bilan réel après un an d'utilisation
| Poste de dépense | Avant travaux | Après travaux | Économie |
|---|---|---|---|
| Chauffage hiver (octobre à avril) | 2 680 € / an (10 720 kWh) | 685 € / an (2 740 kWh) | - 1 995 € / an (-74 %) |
| Climatisation été (juin à août) | 0 € — mais 32 °C à l'étage | 55 € / an (22 °C régulé) | Confort de sommeil inclus |
| Facture énergie annuelle totale | 2 680 € / an | 740 € / an | Économie nette : 1 940 € / an |
5,5 ans
Amortissement complet pour 10 800 € TTC, prime CEE déduite.
E → B/C
Saut d'étiquette DPE, sortie définitive du statut de passoire thermique.
+ 15 %
Plus-value immobilière estimée, soit 20 000 € à 30 000 € à la revente.
6. Les questions des propriétaires
- La climatisation réversible provoque-t-elle des courants d'air froid ?
- Non. Le balayage 3D à effet Coanda fait glisser l'air le long du plafond avant qu'il redescende sans souffler sur les occupants. La consigne reste de 5 à 6 °C d'écart maximum avec l'extérieur.
- Que se passe-t-il par grand froid, à -10 °C ou -15 °C ?
- Les pompes à chaleur Inverter Grand Froid conservent 100 % de leur puissance calorifique jusqu'à -15 °C et continuent de fonctionner sans à-coup jusqu'à -20 °C extérieur.
- Le groupe extérieur dérange-t-il les voisins ?
- Grâce au compresseur modulant et aux plots élastomères antivibratiles, le niveau sonore descend sous 35 dB(A) en limite de propriété, soit l'équivalent d'un chuchotement.
- Quel entretien dois-je réaliser moi-même ?
- Il suffit de rincer les filtres tamis à l'eau tiède savonneuse tous les 2 à 3 mois, soit environ 5 minutes par appareil. Le reste est couvert par la visite annuelle.
- Aurai-je des goulottes visibles dans le salon et les chambres ?
- Non. Les liaisons frigorifiques isolées passent dans les combles perdus puis redescendent au dos des appareils. Le raccordement dos-à-dos est réalisé dans l'épaisseur de la maçonnerie.
